1000V 63A IP65 DC-Solar-Sammelbox für sichere und effiziente PV-Anlagen

Mit dem kontinuierlichen Ausbau der weltweit installierten Photovoltaikleistung gewinnen die Sicherheit, Zuverlässigkeit und Energieeffizienz von PV-Anlagen zunehmend an Bedeutung. Obwohl Solarmodule und Wechselrichter häufig im Mittelpunkt stehen, spielt auch die DC-Sammelbox eine entscheidende Rolle für die Gesamtleistung einer Photovoltaikanlage.

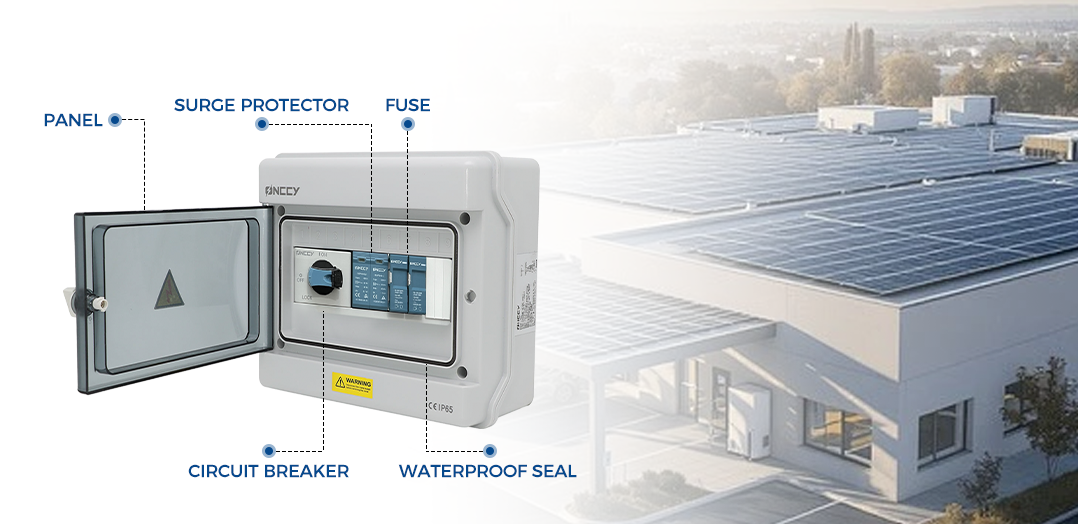

Eine korrekt ausgewählte Solar-Sammelbox führt mehrere PV-Strings zu einem gemeinsamen Ausgang zusammen und bietet gleichzeitig Stromkreisschutz, Überspannungsschutz sowie eine praktische Trennmöglichkeit. In diesem Artikel werden die Funktionen, technischen Daten, Sicherheitsmerkmale und typischen Anwendungen der ONCCY 1000V 63A IP65 DC-Solar-Sammelbox erläutert.

Was ist eine DC-Solar-Sammelbox?

Eine DC-Solar-Sammelbox ist ein elektrisches Gehäuse, das dazu dient, mehrere Photovoltaik-Strings parallel miteinander zu verbinden.

Solarmodule werden zunächst in Reihe geschaltet, um PV-Strings zu bilden. Anschließend werden die positiven und negativen Leiter dieser Strings mit separaten Eingangsstromkreisen innerhalb der Sammelbox verbunden. Nachdem der Strom die entsprechenden Schutzgeräte durchlaufen hat, wird die zusammengeführte Gleichstromleistung über einen gemeinsamen Ausgang zum Wechselrichter geleitet.

Diese Anordnung kann dabei helfen:

• Anzahl und Länge der zum Wechselrichter führenden Kabel zu reduzieren

• Die Verkabelung des PV-Generators zu vereinfachen

• Einzelne Solar-Strings zu schützen

• Überspannungsschutz auf der DC-Seite bereitzustellen

• Inspektion, Trennung und Wartung zu erleichtern

Die Sammelbox erhöht nicht die von den Solarmodulen erzeugte Leistung. Ihre Aufgabe besteht darin, die DC-Stromkreise zu organisieren, zusammenzuführen und zu schützen, bevor die Energie den Wechselrichter erreicht.

Wichtige technische Daten

Die endgültigen technischen Daten sollten stets anhand der gewählten Produktkonfiguration und der Projektdokumentation überprüft werden.

Vier wesentliche Produktvorteile

1. IP65-Schutz für Außeninstallationen

Ein Gehäuse mit Schutzart IP65 ist so konstruiert, dass kein Staub eindringen kann und die internen Komponenten gegen Niederdruck-Wasserstrahlen aus verschiedenen Richtungen geschützt sind. Dadurch eignet sich die Sammelbox für zahlreiche PV-Außeninstallationen, darunter Dachanlagen, Freiflächenanlagen, Solar-Carports und Agri-PV-Projekte.

Das PC+ABS-Gehäuse bietet:

• Flammhemmende Eigenschaften

• Stoßfestigkeit

• Beständigkeit gegen UV-Strahlung

• Schutz gegen Staub und Feuchtigkeit

• Zuverlässigen Betrieb über einen großen Temperaturbereich

Die Schutzart IP65 bedeutet nicht, dass das Gehäuse in Wasser eingetaucht werden darf. Installateure müssen außerdem geeignete Kabelverschraubungen, Dichtungen und Montagetechniken verwenden, damit die angegebene Schutzart erhalten bleibt.

2. Unterstützung für PV-Anlagen bis 1000V DC

Hochspannungs-DC-Architekturen werden in modernen Photovoltaikanlagen häufig eingesetzt, da sie bei gleicher Leistung geringere Ströme und längere Modul-Strings ermöglichen können.

Diese Sammelbox ist für Systeme mit Betriebsspannungen von bis zu 1000V DC ausgelegt und eignet sich daher für zahlreiche gewerbliche, industrielle, auf Dächern installierte und bodenmontierte Solaranwendungen.

Die tatsächliche maximale DC-Spannung eines PV-Strings muss anhand der Leerlaufspannung des Moduls und der niedrigsten am Standort zu erwartenden Temperatur berechnet werden. Der ermittelte Wert muss unterhalb der Spannungsnennwerte der Sammelbox, des Wechselrichters, der Steckverbinder, Kabel, Sicherungen, Überspannungsschutzgeräte und aller weiteren Komponenten liegen.

3. 63A Ausgangsstrom mit flexiblen Eingangsoptionen

Mit einem Nennausgangsstrom von 63A kann die Sammelbox mehrere PV-Strings zu einem gemeinsamen DC-Ausgang zusammenführen. Zu den verfügbaren Konfigurationen können gehören:

• 2 Eingänge und 1 Ausgang

• 4 Eingänge und 1 Ausgang

• 6 Eingänge und 1 Ausgang

• Projektspezifische Sonderkonfigurationen

Jeder Eingangsstromkreis kann mit einem unabhängigen Schutz ausgestattet werden. Dadurch lässt sich ein fehlerhafter Stromkreis isolieren, ohne gesunde Strings unnötig zu beeinträchtigen.

Die richtige Konfiguration hängt von der Anzahl der Strings, dem maximalen Stringstrom, dem zu erwartenden Rückstrom, der Strombelastbarkeit der Kabel, den Eingangsgrenzen des Wechselrichters und den geltenden elektrotechnischen Anforderungen ab. Der Nennwert von 63A sollte nicht automatisch als Betriebsstrom für jedes Projekt betrachtet werden.

4. Mehrstufiger DC-Schutz

PV-Generatoren können Kurzschlüssen, Rückströmen, Schaltüberspannungen und durch Blitzschläge verursachten transienten Überspannungen ausgesetzt sein. Eine korrekt konfigurierte Sammelbox bietet mehrere sich ergänzende Schutzebenen.

Überstromschutz für Strings

Jeder PV-String kann mit DC-geeigneten Sicherungen ausgestattet werden. Bei einem übermäßigen Rückstrom oder Kurzschluss kann die entsprechende Sicherung den betroffenen Stromkreis trennen.

Die Auswahl der Sicherungen sollte auf folgenden Faktoren basieren:

• Kurzschlussstrom des Moduls

• Vom Modulhersteller angegebener maximaler Serien-Sicherungswert

• Anzahl der parallel geschalteten Strings

• Strombelastbarkeit der Leiter

• Lokale Planungs- und Installationsanforderungen

DC-Überspannungsschutz

Ein Photovoltaik-Überspannungsschutzgerät kann dazu beitragen, transiente Überspannungen zu begrenzen, die durch Blitzaktivität in der Umgebung oder elektrische Schaltvorgänge verursacht werden.

Der Schutz kann zwischen folgenden Leitern vorgesehen werden:

• Plus und Erde

• Minus und Erde

• Plus und Minus

Ein wirksamer Überspannungsschutz hängt außerdem von einer korrekten Erdung, kurzen Anschlusswegen, einer geeigneten Leiterführung und der Koordination mit anderen Schutzgeräten der PV-Anlage ab.

Schutz des Ausgangsstromkreises

Ein DC-geeigneter Leitungsschutzschalter bietet Schalt- und Schutzfunktionen am gemeinsamen Ausgang. Er ermöglicht es, den nachgeschalteten Stromkreis bei bestimmten Fehlerzuständen oder während geplanter Wartungsarbeiten zu trennen.

Es dürfen ausschließlich Geräte verwendet werden, die ausdrücklich für die DC-Spannung, den Strom und die Polaritätsanordnung des Systems ausgelegt sind. AC-Schutzschalter dürfen nicht anstelle korrekt bemessener DC-Schutzgeräte eingesetzt werden.

Typische Anwendungen

Freiflächen-Solarkraftwerke

Mehrere PV-Strings können in der Nähe des Solargenerators zusammengeführt werden. Dadurch lässt sich die Anzahl langer Kabelwege zum Wechselrichter reduzieren und die Verkabelung besser organisieren.

Gewerbliche und industrielle Dachanlagen

Dank des kompakten Gehäuses und des Schutzes für den Außenbereich eignet sich die Sammelbox für zahlreiche gewerbliche Dachinstallationen, bei denen begrenzter Platz und Umwelteinflüsse berücksichtigt werden müssen.

Dezentrale Solaranlagen

Flexible Eingangskonfigurationen ermöglichen es Planern, die Sammelbox an unterschiedliche Generatorgrößen und Wechselrichterkonzepte anzupassen.

Solar-Carports und Agri-PV-Projekte

UV-beständige Materialien und ein breiter Betriebstemperaturbereich unterstützen Installationen, die wechselnden Außenbedingungen ausgesetzt sind.

So wählen Sie die richtige PV-Sammelbox aus

Eine Sammelbox sollte als Bestandteil der gesamten Systemplanung und nicht als isolierte Komponente ausgewählt werden. Prüfen Sie vor dem Kauf die folgenden Punkte:

1. Maximale DC-Systemspannung: Berücksichtigen Sie den Anstieg der Modul-Leerlaufspannung bei niedrigen Temperaturen.

2. Anzahl der PV-Strings: Stimmen Sie die Anzahl der geschützten Eingänge auf die Auslegung des Solargenerators ab.

3. Maximaler Strom: Berechnen Sie sowohl den normalen Betriebsstrom als auch mögliche Fehler- oder Rückströme.

4. Sicherungsnennwerte: Beachten Sie den vom PV-Modulhersteller angegebenen maximalen Serien-Sicherungswert.

5. Kompatibilität mit dem Wechselrichter: Überprüfen Sie Spannung, Strom, MPPT- und Eingangsstromkreis-Anforderungen.

6. Überspannungsschutzkonzept: Wählen Sie den für das Projekt geeigneten SPD-Typ und Spannungsnennwert.

7. Umgebungsbedingungen: Berücksichtigen Sie Temperatur, UV-Strahlung, Staub, Feuchtigkeit und Installationsort.

8. Kabel- und Steckverbinderwerte: Stellen Sie sicher, dass jeder Teil des DC-Stromkreises für die maximale Systemspannung und den maximalen Strom ausgelegt ist.

9. Konformitätsdokumentation: Fordern Sie beim Lieferanten die geltenden Produktzertifikate, Prüfberichte und projektspezifischen Zulassungsunterlagen an.

Installation und Wartung sollten von qualifizierten Photovoltaik- oder Elektrofachkräften gemäß der Produktanleitung und den geltenden örtlichen Normen durchgeführt werden.

Warum eine ONCCY DC-Sammelbox wählen?

Die ONCCY 1000V 63A IP65 DC-Sammelbox wurde entwickelt, um elektrischen Schutz, Beständigkeit im Außenbereich und flexible Konfigurationsmöglichkeiten miteinander zu verbinden.

Zu den wichtigsten Vorteilen gehören:

• Speziell für Photovoltaikanwendungen ausgelegte Schutzkomponenten

• IP65-Schutz gegen Staub und Wasser

• Flammhemmendes und UV-beständiges Gehäusematerial

• Mehrere Eingangskonfigurationen

• Kompakte und installationsfreundliche Konstruktion

• Anpassungsmöglichkeiten für projektspezifische Anforderungen

• Technischer Support und Garantieleistungen

Wenn IEC-, TÜV- oder andere Konformitätsanforderungen gelten, sollten Käufer die Zertifikate und technischen Unterlagen für das konkret bestellte Modell und dessen Konfiguration anfordern. Die Zertifizierung sollte auf Produktebene überprüft und nicht allein aus den Zertifizierungen einzelner interner Komponenten abgeleitet werden.

Fazit

Eine DC-Sammelbox ist ein kleines, aber wesentliches Bauteil vieler Photovoltaikanlagen. Durch die Zusammenführung mehrerer Strings sowie die Integration von Überstrom-, Überspannungs- und Ausgangsschutz kann sie die Verkabelung vereinfachen und zu einer sichereren und wartungsfreundlicheren PV-Installation beitragen.

Mit einer maximalen Systemspannung von 1000V DC, einem Nennausgangsstrom von 63A, einem IP65-Gehäuse und flexiblen Eingangsoptionen eignet sich die ONCCY DC-Solar-Sammelbox für zahlreiche Dach-, Gewerbe-, Industrie- und Freiflächen-Solarprojekte.

Für einen zuverlässigen Betrieb muss die endgültige Produktkonfiguration entsprechend den Daten der PV-Module, den Anforderungen des Wechselrichters, den Standortbedingungen, den Systemberechnungen und den geltenden elektrotechnischen Normen ausgewählt werden.
