Einleitung
Die Sicherstellung einer unterbrechungsfreien Stromversorgung ist in modernen Photovoltaikanlagen ein zentraler Aspekt, insbesondere in gewerblichen und industriellen Anwendungen.
Mit zunehmender Integration von Hybridlösungen, die Netzstrom, Batteriespeicher und Generatoren kombinieren, steigt die Komplexität der Energieverteilung erheblich. In diesem Kontext übernimmt der Automatic Transfer Switch (ATS) eine entscheidende Funktion.
Ein ATS ermöglicht die automatische Umschaltung zwischen verschiedenen Energiequellen und stellt sicher, dass kritische Lasten jederzeit zuverlässig versorgt werden.
Funktionsweise eines ATS im PV-System
Ein ATS überwacht kontinuierlich die elektrischen Parameter der Hauptstromquelle:
Spannung
Frequenz
Phasenlage
Sobald eine Abweichung oder ein Ausfall erkannt wird, erfolgt die automatische Umschaltung auf eine alternative Stromquelle, beispielsweise einen Generator oder Wechselrichter.
Typische Betriebsabläufe
Netzstörung → Umschaltung auf Generator
Generator stabil → Lastübernahme
Netz wieder verfügbar → automatische Rückschaltung
Diese Prozesse erfolgen ohne manuelles Eingreifen und minimieren Ausfallzeiten.

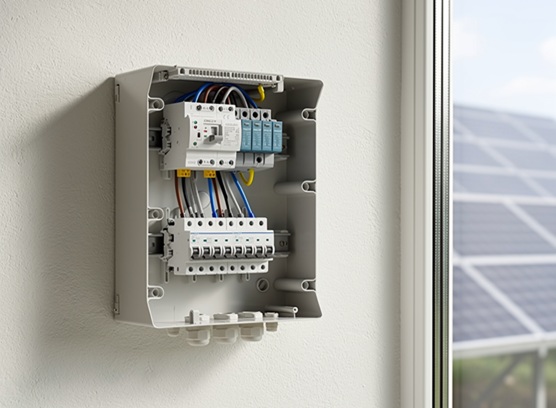

Aufbau eines ATS-Schaltschranks für Solaranlagen
Ein moderner ATS Schaltschrank besteht aus mehreren zentralen Komponenten:
Automatic Transfer Switch (ATS)
4-polige Ausführung empfohlen
Typische Auslegung: 63A, 400V AC
Leitungsschutzschalter (MCB)
Schutz gegen Überlast und Kurzschluss
Charakteristik C für industrielle Anwendungen
Überspannungsschutz (SPD)
Typ 2 SPD schützt vor transienten Überspannungen
Besonders wichtig bei PV-Anlagen
Vorverdrahtete Struktur
Ein prewired ATS Panel reduziert Installationszeit und Fehlerquellen erheblich.
Systemkonfiguration – 2 Eingänge / 1 Ausgang
Die gängigste Architektur ist:
Eingang 1: Netz
Eingang 2: Generator oder Wechselrichter
Ausgang: Verbraucher
Diese Struktur ermöglicht eine flexible Energieversorgung und wird häufig in Hybrid-PV-Systemen eingesetzt.
Auswahlkriterien für ATS
Nennstrom
Der ATS muss auf Basis der maximalen Last dimensioniert werden.
Polzahl
4-polige ATS gewährleisten eine vollständige Trennung von Neutralleiter und Phasen.
Schutzintegration
Ein ATS mit integriertem SPD und MCB erhöht die Systemsicherheit.
Installationsbedingungen
Innen- oder Außeninstallation
Schutzklasse (IP)
Umgebungstemperatur
Typische Anwendungsbereiche
Gewerbliche PV-Anlagen
Industrieanlagen
Rechenzentren
Kritische Infrastruktur
Häufige Fehler bei der Auswahl
Unterdimensionierung des Stroms
Verzicht auf Überspannungsschutz
Einsatz ungeeigneter Polanzahl
Fazit
Ein ATS ist ein zentrales Element moderner Photovoltaikanlagen. Die richtige Auswahl und Integration tragen wesentlich zur Systemstabilität und Betriebssicherheit bei.
