Mit der zunehmenden Verbreitung dezentraler Solaranlagen wird der Schutz rund um den Wechselrichter immer wichtiger für die Gesamtsicherheit des Systems. Viele Installateure konzentrieren sich stark auf die DC-Seite eines Photovoltaiksystems. Doch auch die AC-Seite verdient besondere Aufmerksamkeit, denn hier ist der Wechselrichter mit der elektrischen Installation des Gebäudes verbunden.
In bestimmten PV-Anwendungen ist das Verhalten von Fehlerströmen komplexer als in gewöhnlichen Stromkreisen. Deshalb wird der Typ-B-RCBO-Schutz in Solarprojekten zunehmend diskutiert, insbesondere dann, wenn die Wechselrichtertopologie, lokale Vorschriften oder Herstellervorgaben auf die Möglichkeit glatter DC-Fehlerströme hinweisen.
Wichtig ist eine präzise Aussage: Nicht jeder AC-Stromkreis eines PV-Wechselrichters erfordert automatisch einen Typ-B-RCBO. In bestimmten Anwendungen kann er jedoch die geeignetste Lösung sein, um die Zuverlässigkeit des Schutzes zu verbessern und Brandrisiken zu reduzieren.
Warum die AC-Seite eines PV-Wechselrichters mehr Aufmerksamkeit braucht
Ein Solarwechselrichter ist keine einfache elektrische Last. Er ist ein leistungselektronisches Gerät, das Gleichstrom aus dem PV-Generator in nutzbaren Wechselstrom umwandelt. Durch diesen Umwandlungsprozess können sich die Eigenschaften von Fehlerströmen deutlich von denen klassischer Stromkreise unterscheiden.
Unter bestimmten Bedingungen können wechselrichterbasierte Systeme glatte DC-Fehlerströme oder andere komplexe Fehlerstromformen erzeugen. Wird das falsche Schutzgerät eingesetzt, kann dies zu Fehlauslösungen, verzögerter Auslösung oder verminderter Fehlererkennung führen.
Deshalb sollte der AC-seitige Schutz nicht nur nach Gewohnheit ausgewählt werden, sondern nach dem tatsächlichen elektrischen Verhalten der jeweiligen Anwendung.

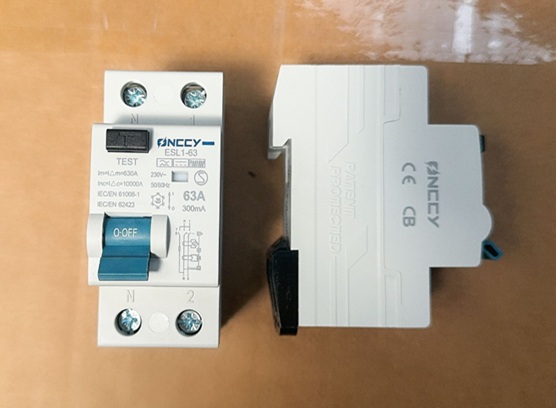

Was ist ein Typ-B-RCBO?
Ein Typ-B-RCBO ist ein Schutzgerät, das folgende Funktionen kombiniert:
Fehlerstromschutz
Überlastschutz
Kurzschlussschutz
Im Unterschied zu niedrigeren RCD-Klassen sind Typ-B-Geräte dafür ausgelegt, glatte DC-Fehlerströme zu erkennen, zusätzlich zu den Stromformen, die typischerweise von Typ-A-Geräten abgedeckt werden.
Dadurch sind Typ-B-RCBOs besonders relevant in Anlagen mit:
Solarwechselrichtern
Energiespeichersystemen
EV-Ladeinfrastruktur
Frequenzumrichtern
anderer leistungselektronischer Ausrüstung
Warum ein Typ-B-RCBO auf der AC-Seite des Wechselrichters wichtig ist
1. Er hilft bei komplexen Fehlerstromverhältnissen
Der wichtigste technische Grund für einen Typ-B-RCBO auf der AC-Seite eines PV-Wechselrichters ist, dass einige Wechselrichtersysteme Fehlerströme erzeugen können, die komplexer sind als herkömmliche AC-Ableitströme.
Wenn glatte DC-Fehlerströme möglich sind, bietet ein Typ-B-RCBO einen passenderen Schutzansatz als ein Gerät, das nur für einfachere Stromformen ausgelegt ist.
2. Er erhöht die Sicherheit der Schutzfunktion
Ein Schutzgerät ist nur dann wirksam, wenn es den Fehler, auf den es reagieren soll, auch tatsächlich korrekt erkennt. In PV-Systemen kann die Wahl des falschen Schutztyps das Vertrauen in das Verhalten des Stromkreises im realen Fehlerfall verringern.
Ein korrekt ausgewählter Typ-B-RCBO kann die Zuverlässigkeit der Fehlererkennung in Anwendungen mit komplexeren Stromformen deutlich verbessern.
3. Er unterstützt die Reduzierung von Brandrisiken
In Solaranlagen geht es beim Schutz nicht nur um elektrischen Schlag, sondern auch darum, zu verhindern, dass sich ein Erdschluss oder ein Isolationsfehler zu einem größeren Zwischenfall entwickelt.
Wenn der Schutz auf der AC-Seite korrekt auf die Wechselrichterumgebung abgestimmt ist, wird er zu einem wichtigen letzten Schutzglied gegen Geräteschäden und Brandgefahr.
Wann sollte ein Typ-B-RCBO in Betracht gezogen werden?
Ein Typ-B-RCBO sollte in Betracht gezogen werden, wenn:
der Wechselrichterhersteller ihn vorgibt oder empfiehlt
lokale elektrische Vorschriften ihn verlangen
das Systemdesign die Möglichkeit glatter DC-Fehlerströme zulässt
das PV-System keine ausreichende Trennung zwischen AC- und DC-Fehlerstromverhalten bietet
das Projekt höhere Anforderungen an Fehlerstrom- und Brandschutz stellt
In der Praxis ist der richtige Ansatz einfach:
Zuerst das Handbuch des Wechselrichters prüfen, dann die lokalen Vorschriften, und anschließend den passenden RCBO auswählen.
Dies ist besonders wichtig bei modernen Systemen, die PV, Speicher, intelligente Lasten und andere stark leistungselektronisch geprägte Geräte kombinieren.
Typ B RCBO vs. Typ A: Warum der Unterschied wichtig ist
Eine häufige Frage in Solarprojekten lautet:
Warum nicht einfach einen Typ-A-RCBO verwenden?
Die Antwort ist, dass sich nicht alle Fehlerströme gleich verhalten. Typ-A-Geräte werden in vielen Standardanwendungen eingesetzt, sind jedoch nicht für jede Form glatter DC-Fehlerströme vorgesehen.
Wenn wechselrichterbasierte Systeme komplexere Stromformen erzeugen können, bieten Typ-B-RCBOs eine breitere Erkennungsfähigkeit und damit eine passendere Schutzlösung.
Das bedeutet nicht, dass Typ B immer vorgeschrieben ist. Es bedeutet, dass das Schutzgerät zur elektrischen Realität des Stromkreises passen muss.
RCBO vs. RCCB: Welche Lösung ist auf der AC-Seite besser?
Eine weitere häufige Frage bei der Spezifikation ist, ob ein Typ-B-RCCB oder ein Typ-B-RCBO verwendet werden sollte.
Der Unterschied ist einfach:
RCCB bietet nur Fehlerstromschutz
RCBO kombiniert Fehlerstromschutz, Überlastschutz und Kurzschlussschutz in einem Gerät
Für den AC-seitigen Abzweigschutz eines Wechselrichters ist ein RCBO oft die praktischere Lösung, da er das Schaltschrankdesign vereinfacht und mehrere Schutzfunktionen in einem kompakten Gerät vereint.
Häufige Fehler, die vermieden werden sollten
Davon ausgehen, dass jeder PV-Wechselrichter Typ B benötigt
Das ist zu allgemein. Die richtige Auswahl hängt vom Wechselrichterdesign, der Herstellervorgabe und den lokalen Installationsvorschriften ab.
Das Handbuch des Wechselrichters ignorieren
Einige Wechselrichter erlauben bestimmte RCD-Typen ausdrücklich, während andere unter definierten Bedingungen Typ B empfehlen oder verlangen.
RCCB und RCBO verwechseln
Beide sind verwandt, aber nicht austauschbar. Wenn im selben Abzweig auch Überstromschutz erforderlich ist, ist ein RCBO oft die bessere Lösung.
Den Schutz auf der AC-Seite als Routineaufgabe behandeln
In Wechselrichterstromkreisen verdient die AC-Seite die gleiche technische Aufmerksamkeit wie die DC-Komponenten.
Fazit
Die Installation eines Typ-B-RCBO auf der AC-Seite eines PV-Wechselrichters bedeutet nicht einfach, ein „höherwertiges“ Gerät einzusetzen. Es geht darum, einen Schutz auszuwählen, der zum tatsächlichen Verhalten wechselrichterbasierter elektrischer Systeme passt.
Dort, wo glatte DC-Fehlerströme ein realistisches Risiko darstellen, können Typ-B-RCBOs eine wichtige Rolle spielen, um die Fehlererkennung zu verbessern, das Brandrisiko zu reduzieren und die Gesamtsicherheit des Systems zu erhöhen.
Der beste Auswahlprozess ist klar:
Prüfen Sie die Herstellervorgaben des Wechselrichters, bestätigen Sie die lokalen Vorschriften und wählen Sie anschließend den RCBO, der sowohl zum Fehlerstromrisiko als auch zum Schutzziel passt.
