Wofür ist ein MCCB da?
Ein MCCB (Leistungsschalter im Kunststoffgehäuse, luftisoliert) wird in Niederspannungs-Verteilungen eingesetzt, um zu schalten, zu trennen und Fehlerströme sicher abzuschalten – zum Schutz von Leitungen, Schaltanlagen und Verbrauchern.
In der Praxis geht es nicht nur um den Nennstrom. Zuverlässigkeit hängt ebenso von Auslösecharakteristik, Ausschaltvermögen, Netzspannung, Platzverhältnissen und der Kurzschluss-Situation am Einbauort ab.
2) Typische Probleme: Warum die Auswahl oft schiefgeht
Die meisten Feldprobleme entstehen durch fünf Fehlannahmen:
Rahmenstrom und Nennstrom (In) werden verwechselt → Fehlauslösungen oder Erwärmung.
Spannung wird falsch angesetzt → Isolationsrisiko.
Ausschaltvermögen passt nicht zum verfügbaren Kurzschlussstrom → unsichere Abschaltung.
Zubehör wird erst bei Inbetriebnahme bedacht → keine Fernöffnung, keine Meldung, keine Verriegelung.
Lichtbogenabstand im Schaltschrank wird ignoriert → Überschlag Phase-Phase / Phase-Erde.
3) Technik-Kern: Auslöser und Ausschaltvermögen
Auslösertypen (wie der MCCB auslöst)
Typische Varianten:
Nur magnetisch (Schnellauslösung)
Löst nur bei Kurzschluss aus.
Häufig bei Heizkreisen oder Motorzweigen mit separatem Überlastschutz.
Thermomagnetisch
Löst bei Überlast (langzeit) und Kurzschluss (sofort) aus.
Standard für Allgemeinverteilung.
Elektronischer Auslöser
Einstellbar: Long-Time, Short-Time, Instantaneous, teils Erdschluss.
Mehr Selektivität und Flexibilität, aber höhere Kosten.
Motorschutz (motoroptimierte Charakteristik)
Magnetische Auslösung oft ≥ 10 × In, um Anlaufstromspitzen zu tolerieren.
Icu vs Ics (was in der Praxis zählt)
Icu: ultimatives Ausschaltvermögen – Abschaltung im Versuch, ohne Garantie der weiteren Einsatzfähigkeit.
Ics: Betriebs-Ausschaltvermögen – nach Prüfung muss der Schalter weiter betriebssicher sein.
Für Anlagenbetrieb und Verfügbarkeit ist Ics häufig entscheidender.
4) Auswahl in der Praxis: Die 5 Pflichtparameter
Faktor 1 — Rahmen (Frame) vs Nennstrom (In)
Rahmenstrom = maximale Auslöseeinheit, die in das Gehäuse passt.
In = tatsächlich dauerhaft zulässiger Strom der eingebauten Auslöseeinheit.
✅ Empfehlung: immer Rahmen + In eindeutig spezifizieren.
Faktor 2 — Ui und Ue (Isolations- und Betriebsspannung)
Ui: Bemessungs-Isolationsspannung (Luft-/Kriechstrecken).
Ue: Bemessungs-Betriebsspannung (für Schalten/Schutz).
✅ Regel: MCCB nicht außerhalb seiner Ue einsetzen.
Faktor 3 — Ausschaltvermögen (Icu/Ics)
Ausschaltvermögen passend zum prospektiven Kurzschlussstrom am Einbaupunkt wählen.
✅ Nicht pauschal überdimensionieren – das treibt Kosten, ohne dass es technisch erforderlich ist.
Faktor 4 — Zubehör (Steuerung, Meldung, Automatisierung)
Typische Zubehörteile:
Hilfskontakt: EIN/AUS-Status
Meldekontakt (Alarm): Stör-/Auslöse-Meldung
Shunt-Trip: Fernöffnung (kurzzeitige Ansteuerung)
Unterspannungsauslöser: verhindert Einschalten bei Unterspannung / löst aus
Motorantrieb: Fern-EIN/Fern-AUS
Drehgriff außen: Türkupplung im Schaltschrank
✅ Früh festlegen, weil Verdrahtung und Türkonzept davon abhängen.
Faktor 5 — Lichtbogenabstand / Arcing Distance
Bei hohen Kurzschlussabschaltungen können Lichtbogen und ionisierte Gase austreten. Bei zu geringem Abstand drohen Überschläge im Feld.
✅ Prüfen:
Herstellerangaben zum Lichtbogenabstand,
bei engen Schränken ggf. Produkte mit reduziertem/Null-Lichtbogenabstand wählen (je nach Baureihe).
Kurze Checkliste
Netzspannung/Frequenz (Ue)
Dauerlast + Umgebung (In)
Kurzschlussstrom am Einbauort (Icu/Ics)
Auslösertyp (magnetisch / thermomagnetisch / elektronisch / Motorschutz)
Zubehör (Hilf/Alarm, Shunt, UV, Motorantrieb)
Schaltschrankraum + Lichtbogenabstand
5) Markenhinweis: ONCCY

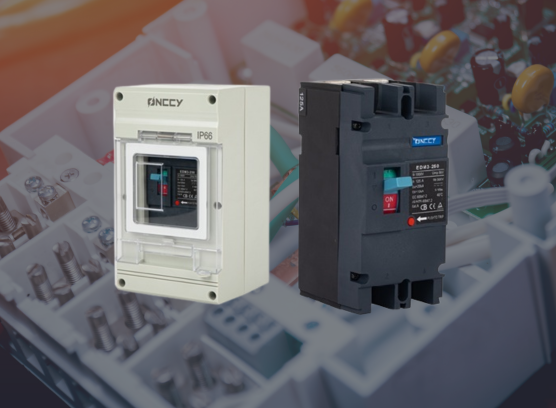

ONCCY ist Hersteller von Schutzkomponenten für Photovoltaik und Niederspannung und unterstützt OEM/ODM. Einheitliche Schutzketten (PV-Combiner, Verteilungen, Schutzkoordination) reduzieren Projekt- und Inbetriebnahmerisiken.
FAQ
1) Thermomagnetisch oder elektronisch?
Thermomagnetisch für Standardanwendungen. Elektronisch bei Einstellbarkeit, Selektivität oder erweiterten Schutzfunktionen.
2) Rahmen = In?
Nein. Rahmen ist die Plattform, In ist der tatsächliche Nennstrom der Auslöseeinheit.
3) Icu oder Ics – was ist wichtiger?
Für Verfügbarkeit ist Ics oft wichtiger, weil der Schalter danach weiter funktionsfähig sein soll.
4) Warum ist der Lichtbogenabstand so wichtig?
Er verhindert Überschläge im Schaltschrank bei hohen Abschaltströmen.
5) Reicht ein Standard-MCCB für Motoren?
Nicht immer. Motoranlaufströme erfordern angepasste Auslösewerte oder spezielle Motorschutzgeräte.
