Einleitung
Bei der Auswahl von DC-Leitungsschutzschaltern der Serie EDB1-40 stellen sich viele Ingenieure die gleiche Frage:
Warum 1-polig, 2-polig oder 3-polig, wenn der Nennstrom identisch bei 40 A liegt?
Im Gleichstrombereich bestimmt die Anzahl der Pole nicht nur die Kosten, sondern vor allem die zulässige Systemspannung, die Lichtbogenlöschung und die Betriebssicherheit.
Dieser Beitrag erläutert die richtige Auswahl für PV-Anlagen, Energiespeicher und USV-Systeme.
Zusammenhang zwischen Polzahl und DC-Spannung
DC-Leitungsschutzschalter erhöhen ihre Spannungsfestigkeit durch Reihenschaltung mehrerer Pole.
1P: für DC-Niederspannungsanwendungen
2P: für höhere DC-Spannungen
3P: erforderlich für Hochspannungs-DC-Systeme bis 1500 V
Je mehr Pole in Reihe geschaltet sind, desto höher ist die sichere Abschaltspannung.
Auswahl nach Anwendungsszenarien
Szenario A: Kleine dezentrale Systeme
(DC-Regler und Niederspannungs-Batterien)
In kleineren PV-Anlagen oder Batteriesystemen sind 1P oder 2P in der Regel ausreichend.
1P für einfache DC-Kreise
2P bei erhöhten Sicherheitsanforderungen
Szenario B: Kommerzielle String-Combiner
(1000–1500 V DC Systeme)
Gewerbliche und industrielle PV-Anlagen arbeiten häufig mit 1000 V oder 1500 V DC.
Hier sind 2P- oder 3P-Schalter notwendig, um:
den DC-Lichtbogen sicher zu löschen
hohe Fehlströme zuverlässig zu unterbrechen
Normanforderungen zu erfüllen
Szenario C: Energiespeicher und USV-Systeme
(Bidirektionaler Stromfluss)
ESS- und USV-Systeme erfordern Leitungsschutzschalter für beidseitigen Stromfluss.
Die nicht polarisierte Ausführung der EDB1-40-Serie ermöglicht eine sichere Abschaltung unabhängig von der Stromrichtung.
Typische Verdrahtungsfehler
Ein häufiger Fehler ist der Einsatz polarisierter DC-Schalter in bidirektionalen Anwendungen.
Nicht polarisierte DC-MCBs bieten:
höhere Installationsflexibilität
geringeres Fehlerrisiko
höhere Betriebssicherheit

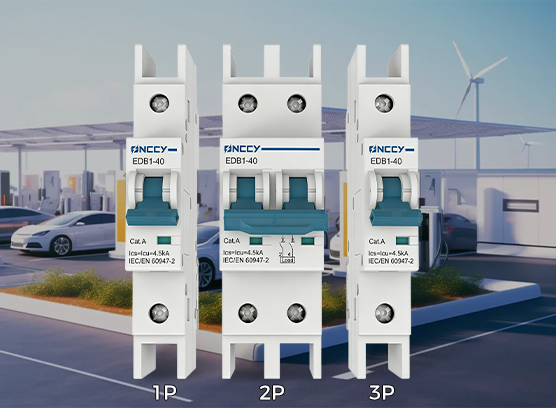

Schnellübersicht – EDB1-40
| Polzahl | Max. Spannung | Nennstrom | Abschaltvermögen |
|---|---|---|---|
| 1P | 600 V DC | 40 A | 1,5 kA |
| 2P | 1000 V DC | 40 A | 1,5 kA |
| 3P | 1500 V DC | 40 A | 1,5 kA |
Fazit
Die richtige Polzahl eines DC-Leitungsschutzschalters ist entscheidend für Sicherheit, Zuverlässigkeit und Wirtschaftlichkeit.
Die EDB1-40-Serie deckt ein breites Anwendungsspektrum von dezentralen PV-Systemen bis hin zu Hochspannungs-ESS ab.
