In Zeiten beschleunigter Klimaneutralitätsziele expandieren DC-Anwendungen rasant – von Photovoltaikanlagen über elektrochemische Energiespeicher bis hin zu Ladestationen für Elektrofahrzeuge und Telekommunikationsstromversorgungen. Im Gegensatz zu Wechselstromsystemen besitzt Gleichstrom jedoch keinen natürlichen Nulldurchgang. Bei einem Kurzschluss lässt sich der Lichtbogen daher deutlich schwerer löschen, was höchste Anforderungen an Schutzgeräte stellt. Vor diesem Hintergrund etablieren sich unpolarisierte DC-Leitungsschutzschalter (Non-polarized DC MCB) dank ihrer flexiblen Verdrahtung, hohen Zuverlässigkeit und breiten Anpassungsfähigkeit zunehmend als unverzichtbare Sicherheitskomponenten in DC-Verteilsystemen.
Was ist ein unpolarisierter DC-Leitungsschutzschalter?
Vereinfacht ausgedrückt handelt es sich um einen kompakten Leitungsschutzschalter, der keine Polarität unterscheidet – Ein- und Ausgangsanschlüsse können beliebig verbunden werden. Speziell für Gleichstromkreise konzipiert, übernimmt er Kurzschlussschutz, Überlastschutz und Stromisolierung.
Optisch ähnelt er konventionellen AC-Leitungsschutzschaltern, wird üblicherweise auf Standard-35mm-DIN-Schienen montiert, ermöglicht manuelles Ein- und Ausschalten und erfüllt Standards wie IEC 60947-2. Die Besonderheit der "Unpolarität" bedeutet: Unabhängig davon, von welcher Seite der Strom einfließt, bleibt die Schutzleistung – insbesondere das Schaltvermögen – konstant. Dies ist in Systemen mit wechselnder Stromrichtung von entscheidender Bedeutung.
Warum unpolarisiert? Der wesentliche Unterschied zu polarisierten Produkten
In frühen DC-Systemen waren viele Schutzschalter polarisiert und mussten strikt nach "+/-" oder "LINE/LOAD"-Kennzeichnung angeschlossen werden. Eine Fehlverdrahtung konnte nicht nur das Schaltvermögen reduzieren, sondern im Ernstfall zu Schutzversagen, dauerhaftem Lichtbogen, Geräteschäden oder sogar Bränden führen.
Unpolarisierte DC-Schutzschalter lösen dieses Problem durch folgende technische Durchbrüche:
Symmetrische magnetische Lichtbogenlöschung: Unabhängig von der Stromrichtung lenkt das Magnetfeld den Lichtbogen effektiv in die Lichtbogenlöschkammer.
Bidirektional optimiertes Design: Innere Kontakte und Lichtbogenkammern sind symmetrisch angeordnet, sodass die Stromführungsleistung in beiden Richtungen identisch ist.
Vereinfachte Wartung: Die Installation vor Ort erfordert keine Unterscheidung zwischen Versorgungs- und Lastseite, was Verdrahtungsfehler erheblich reduziert und die Inbetriebnahmeeffizienz steigert.

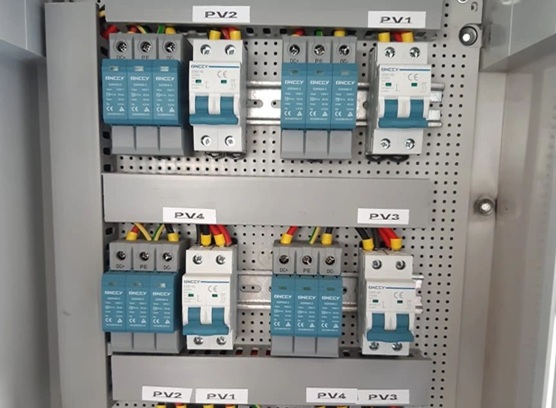

Besonders in Energiespeichersystemen mit Lade-/Entladewechsel, bei Rückströmen in Photovoltaik-Strings oder bei DC-Sammelschienen-Ausgleichsströmen ist die Stromrichtung nicht konstant – hier werden unpolarisierte Produkte zur sichereren und zuverlässigeren Wahl.
Auswahlkriterien: Nicht nur "funktionsfähig", sondern "richtig gewählt"
Bei der Auswahl unpolarisierter DC-Leitungsschutzschalter sind folgende Parameter besonders zu beachten:
Bemessungsspannung (Ue)
Muss ≥ der Systembetriebsspannung sein, mit entsprechender Sicherheitsreserve. Gängige Spannungsklassen umfassen DC 250V (1P), DC 500V (2P in Reihe), DC 1000V bis DC 1500V.
Bemessungsstrom (In)
Empfohlen wird die Auswahl nach dem 1,1- bis 1,25-fachen des Dauerbetriebsstroms, abgestimmt auf die Leiterstrombelastbarkeit zur Vermeidung von Überhitzung.
Schaltvermögen (kA)
Muss mögliche Kurzschlussströme des Systems abdecken (z.B. Batteriekurzschluss, PV-Array-Rückspeisung). Typische Werte liegen zwischen 4,5kA und 10kA.
Polzahl und Reihenschaltung
Hochspannungs-DC-Systeme (z.B. über 1000V) erfordern häufig 2P- oder 3P-Reihenschaltung. Herstellervorgaben zur Verdrahtung müssen strikt eingehalten werden, um das Schaltvermögen sicherzustellen.
Auslösekennlinie
Analog zu AC-Systemen (C/D-Kurven) sollte entsprechend den Anlaufcharakteristiken der Last (z.B. Motoren, Wechselrichter) die passende Kennlinie gewählt werden, um Fehlauslösungen zu vermeiden.
Zertifizierungsstandards
Für Exportprojekte oder kritische Infrastruktur sollten Produkte mit IEC-, UL-, TÜV-, AS/NZS-Zertifizierung bevorzugt werden, um globale Konformität und Zuverlässigkeit zu gewährleisten.
Die unpolarisierten DC-MCB-Serien von Ansun Electric
Am Beispiel der drei Hauptprodukte von Ansun Electric wird die technologische Entwicklung und Anwendungsanpassung unpolarisierter DC-Schutzschalter deutlich:
EDB1-40: Unterstützt bis zu DC 1500V, 40A mit 4,5kA Schaltvermögen – geeignet für Hochspannungs-PV-Strings und kompakte Anschlusskästen.
EDB1-63: 63A/1200V DC mit hohem 10kA-Schaltvermögen – deckt PV-Arrays, Energiespeicher-Abzweige und DC-Verteilungshauptleitungen ab.
EDB1-125: 125A/1200V DC – speziell für hohe Ströme in Batteriesystemen und Energiespeicher-Haupteinspeisungen konzipiert, vereint hohe Kapazität mit höchster Sicherheit.
Alle drei Produkte sind sowohl in unpolarisierter als auch polarisierter Ausführung erhältlich und erfüllen IEC 60947-2, AS/NZS und weitere Standards – für vielfältige globale Marktanforderungen.
Sicherheit ist die Grundlage von DC-Energiesystemen
Mit zunehmender Komplexität von DC-Anwendungen reicht die traditionelle Denkweise "Hauptsache, es fließt Strom" nicht mehr aus. Unpolarisierte DC-Leitungsschutzschalter sind nicht nur ein technologisches Upgrade, sondern eine Neudefinition des Sicherheitskonzepts: Schutz, der nicht von der Verdrahtungsrichtung abhängt – Wartung, die nicht mehr durch Polarität eingeschränkt wird.
Beim Aufbau hochzuverlässiger, effizienter und sicherer Energiesysteme kann die Wahl eines wirklich "richtungsunabhängigen" DC-Schutzgeräts die entscheidende Verteidigungslinie für die gesamte Energiekette darstellen.
